Comando FANUCouMitsubishi
Cabeçote móvel para torneamento interno ao mesmo tempo. Barra de até 42 mm.
Torno com cabeçote móvel para torneamento interno síncrono, série TMS, da ARIX CNC (Taiwan).

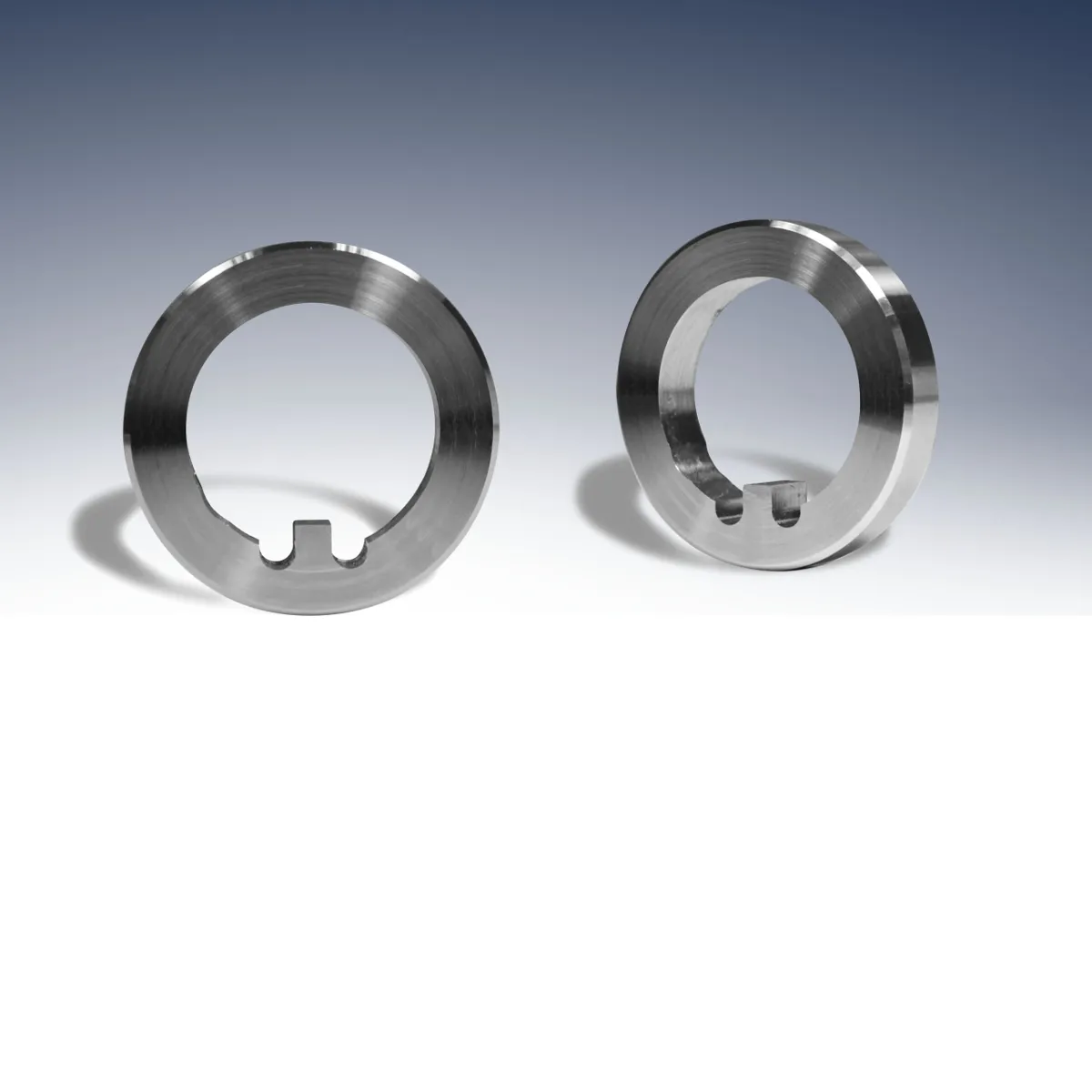

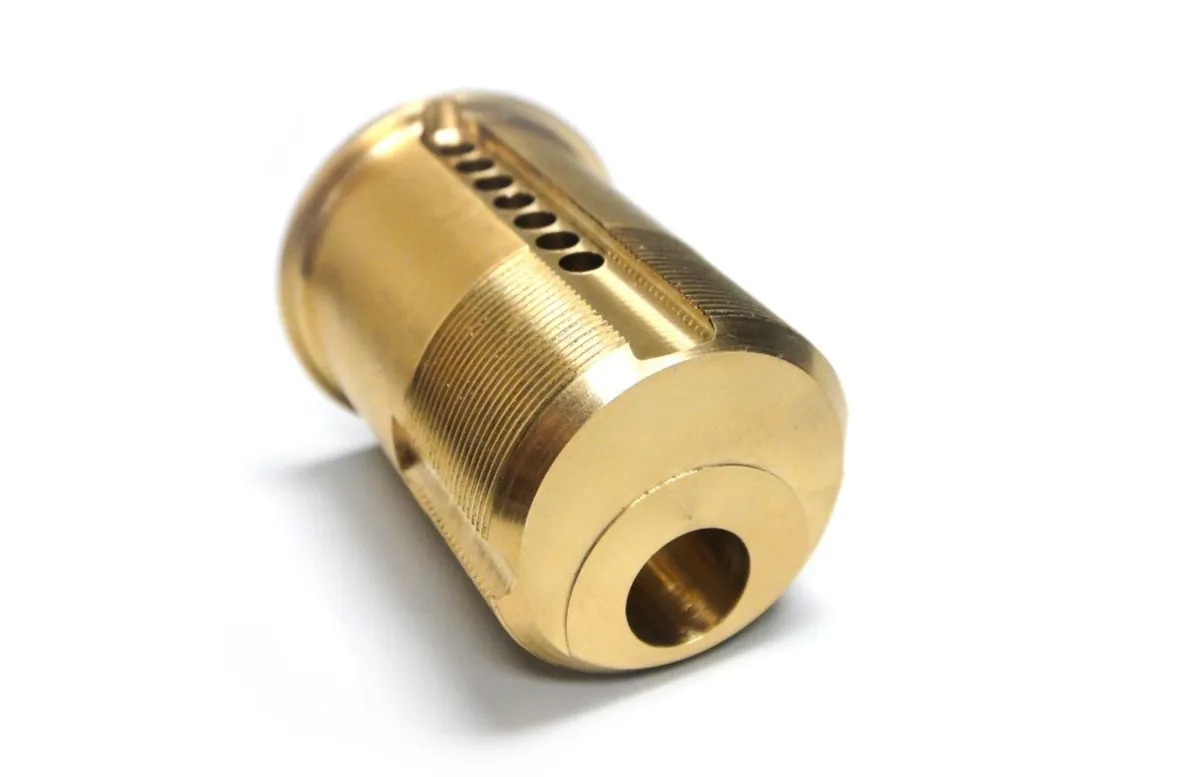

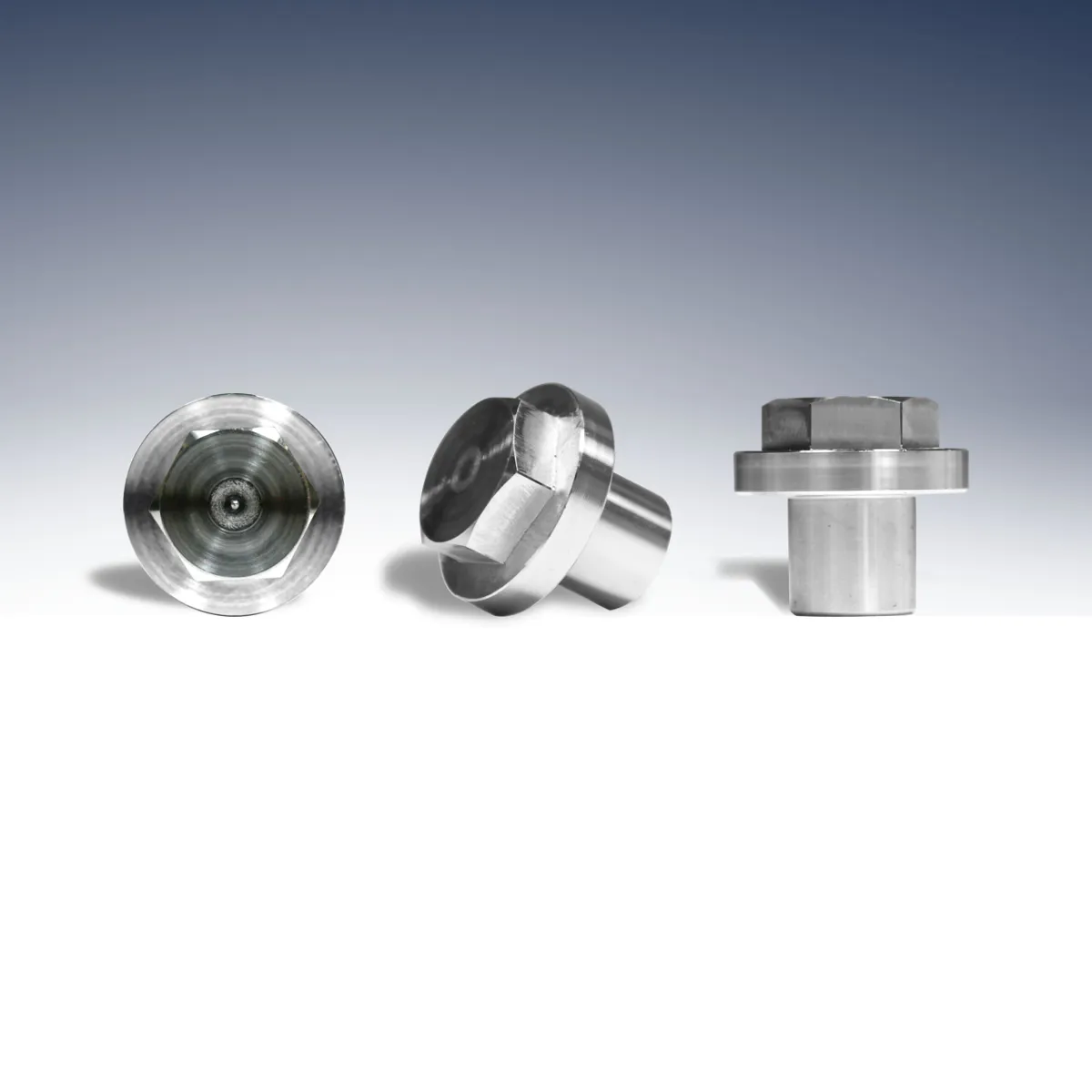

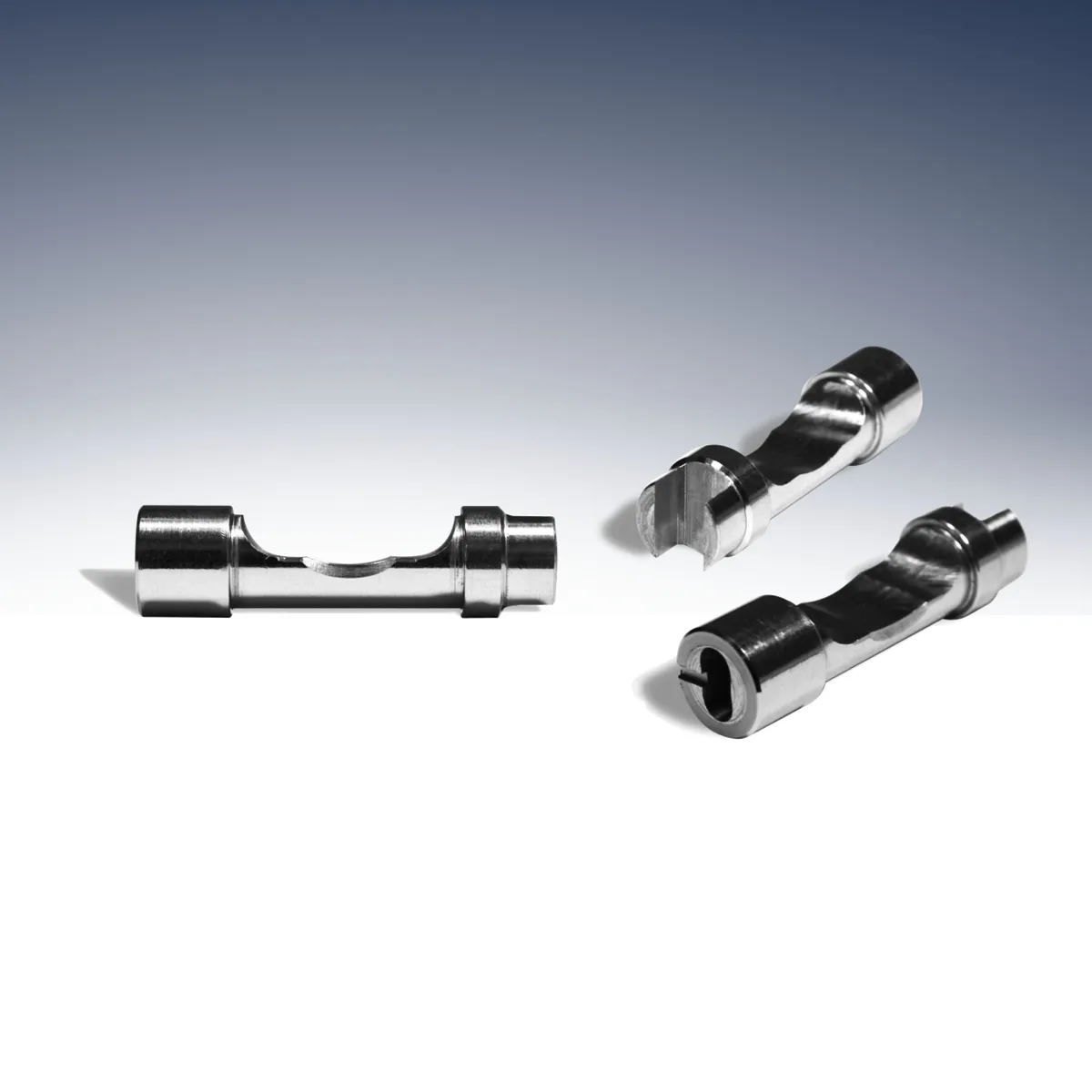

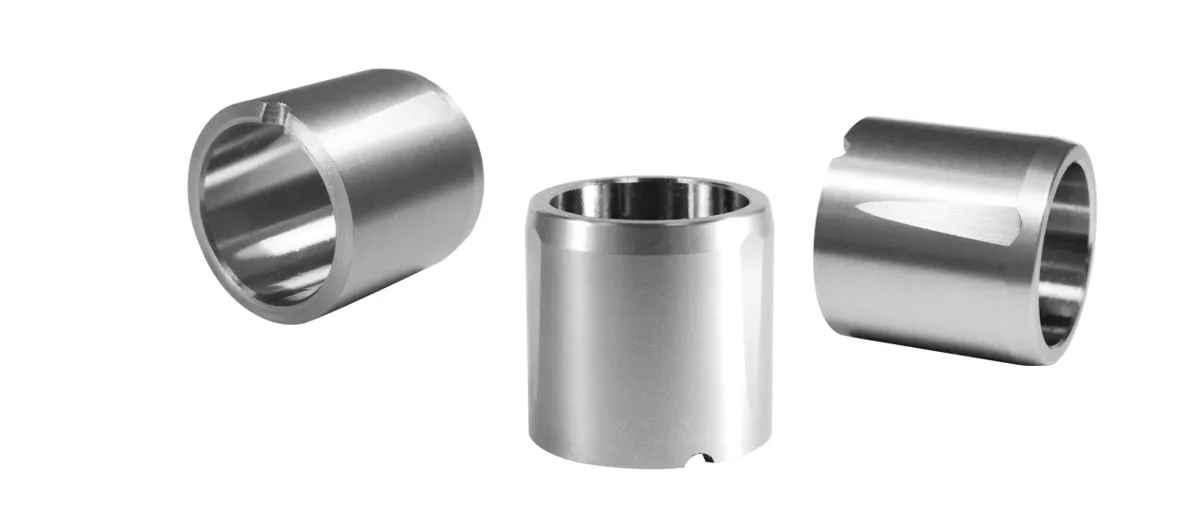

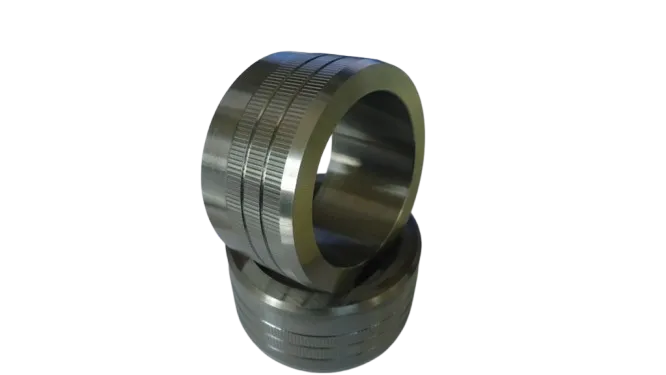

Em peças de ciclo curto, o fabricante informa que o cabeçote móvel usina a parte interna ao mesmo tempo e reduz o tempo de máquina em cerca de 40%. O barramento é inclinado, para saída de cavaco e rigidez.
A tabela é a ficha publicada pela ARIX para este modelo.
| Diâmetro máximo de torneamento | 130 mm |
|---|---|
| Comprimento máximo de torneamento | 160 mm |
| Curso X | 200 mm |
| Curso Z | 215 mm |
| Curso Y | 200 mm |
| Curso X1 | 220 mm |
| Curso Z1 | 350 mm |
| Furo do spindle | 56 mm |
| Capacidade de barra | 42 mm |
| Nariz do spindle | A2-5 |
| Rotação do spindle | 40–4.000 rpm |
| Potência do spindle | 7,5 kW |
| Ferramentas fixas | 5 de torneamento + 4 internas |
| Diâmetro da ferramenta de torneamento | 20 mm |
| Diâmetro da ferramenta de mandrilar | 25 mm |
| Ferramentas motorizadas | 8 (ER20) |
| Potência das ferramentas motorizadas | 1,5 / 2 kW |
| Cabeçote móvel | 5 ferramentas internas |
| Servomotor X | 1 / 2 kW |
| Servomotor Y | 1 / 2 kW |
| Servomotor Z | 1 / 2 kW |
| Servomotor Z1 | 1 / 2 kW |
| Avanço rápido | 15 / 24 m/min |
| Tanque de refrigerante | 140 L |
| Bomba de refrigeração | 1/4 HP |
| Bomba hidráulica | 1 HP |

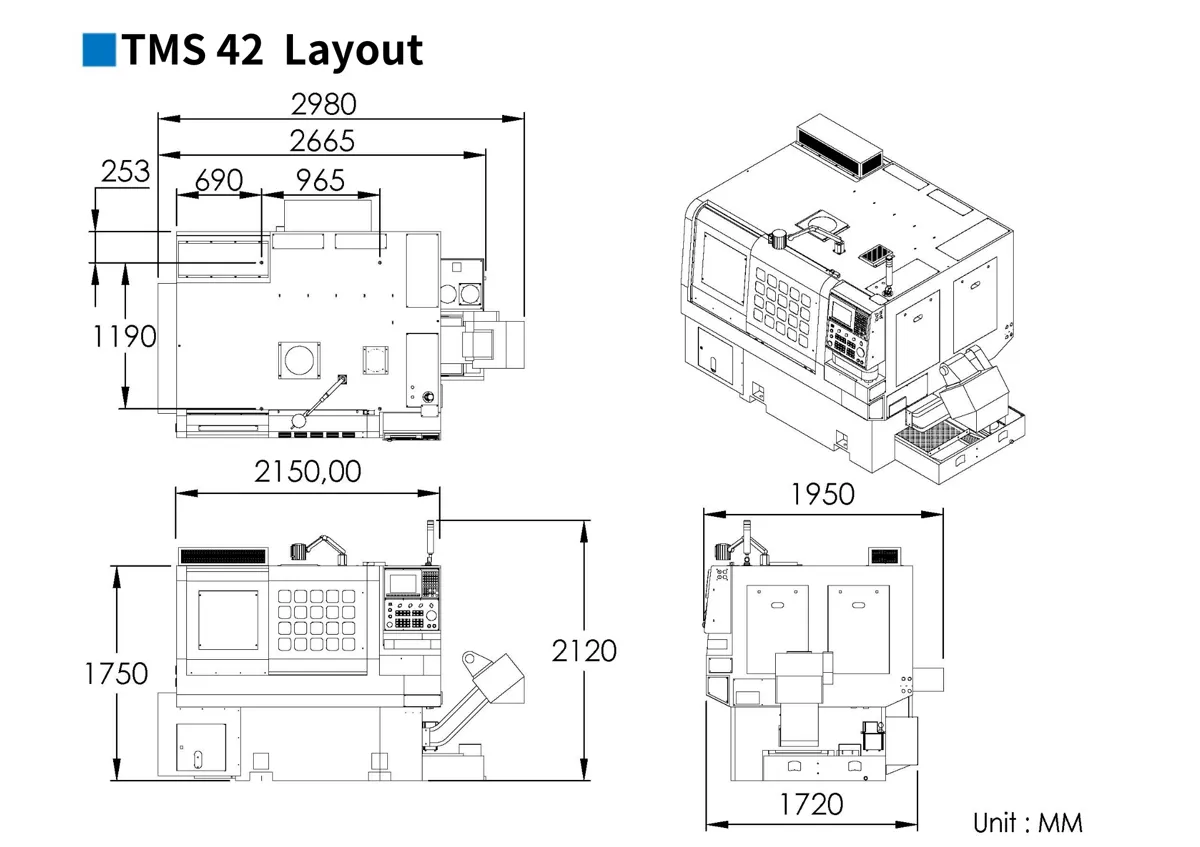

| Dimensões | 3 × 1,9 × 1,8 m |
| Peso | 3.500 kg |
Especificações informadas pelo fabricante. A configuração exata é confirmada na proposta.
