Sobre este equipamento

Centro de dois spindles e duas torres, série TTL, da ARIX CNC (Taiwan).

O fabricante descreve o comando simultâneo de 8 eixos e os dois spindles síncronos. O tempo de ciclo cai porque a peça é trabalhada dos dois lados ao mesmo tempo. As ferramentas motorizadas são lineares, com troca rápida e arranjo vertical: parte para a usinagem frontal e parte para a traseira. Spindle principal e sub-spindle têm eixo C e podem trabalhar juntos.

Acessórios de série, segundo a página do fabricante: pinça hidráulica, transportador de cavacos e coletor de peças. A programação usa editor de dois canais.

A ficha lista rotação do spindle principal de 40 a 6.000 rpm (com pinça CR42) e rotação do sub-spindle de 8.000 rpm. A página do modelo também cita 6.000 rpm para o sub-spindle. A tabela abaixo segue a ficha técnica.

Especificações técnicas

Diâmetro máximo de torneamento	140 mm
Comprimento máximo de torneamento	220 mm
Curso X	225 mm
Curso Z	200 mm
Curso Y	385 mm
Curso X1	470 mm
Curso Z1	250 mm
Curso Y1	360 mm
Furo do spindle	56 mm
Capacidade de barra	42 mm
Nariz do spindle	A2-5
Rotação do spindle	40–6.000 rpm
Potência do spindle	7,5 kW
Furo do sub-spindle	39 mm
Capacidade de barra do sub-spindle	30 mm
Nariz do sub-spindle	A2-4
Rotação do sub-spindle	8.000 rpm
Potência do sub-spindle	4,6 kW
Ferramentas fixas no spindle	5 de torneamento + 4 internas
Ferramentas fixas no sub-spindle	3 de torneamento + 3 internas
Diâmetro da ferramenta de torneamento	20 mm
Diâmetro da ferramenta de mandrilar	25 mm
Ferramentas motorizadas	6
Potência das ferramentas motorizadas	1,5 kW
Servomotores X / Y / Z	0,8 / 1,3 kW
Servomotores X1 / Z1 / Y1	0,8 / 1,3 kW
Avanço rápido	15 / 24 m/min
Tanque de refrigerante	230 L
Bomba de refrigeração	0,5 HP
Bomba hidráulica	2 HP

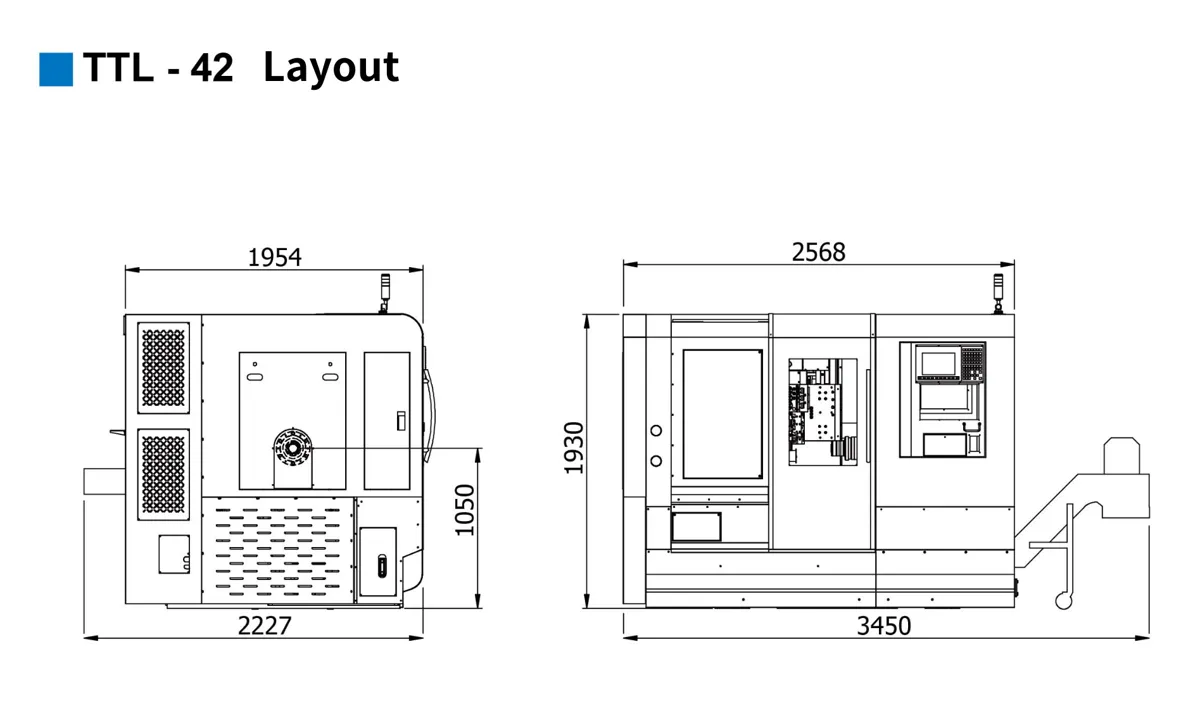

Dimensões	2,6 × 2,3 × 2 m
Peso	4.500 kg
