Comando FANUCouMitsubishi
Dois spindles sincronizados, com fresamento, para acabar a peça dos dois lados sem dispositivo.
Centro de torneamento de dois spindles da série TMD, da ARIX CNC (Taiwan).

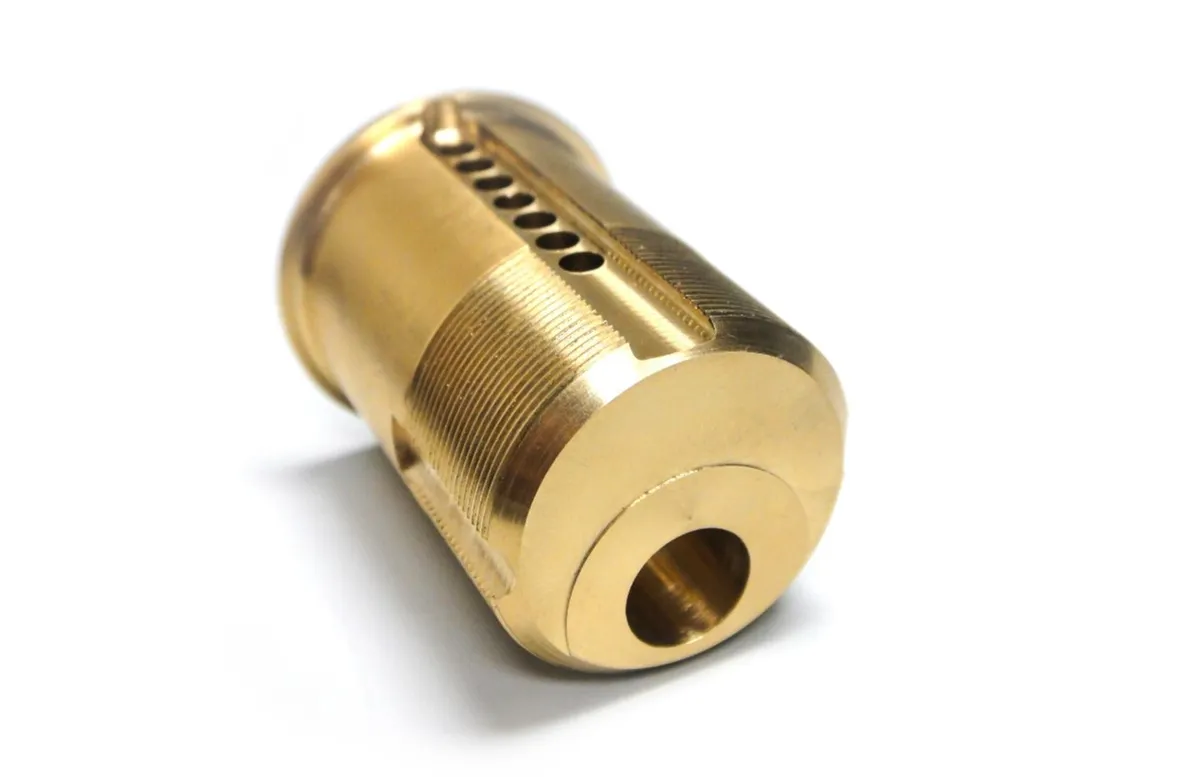

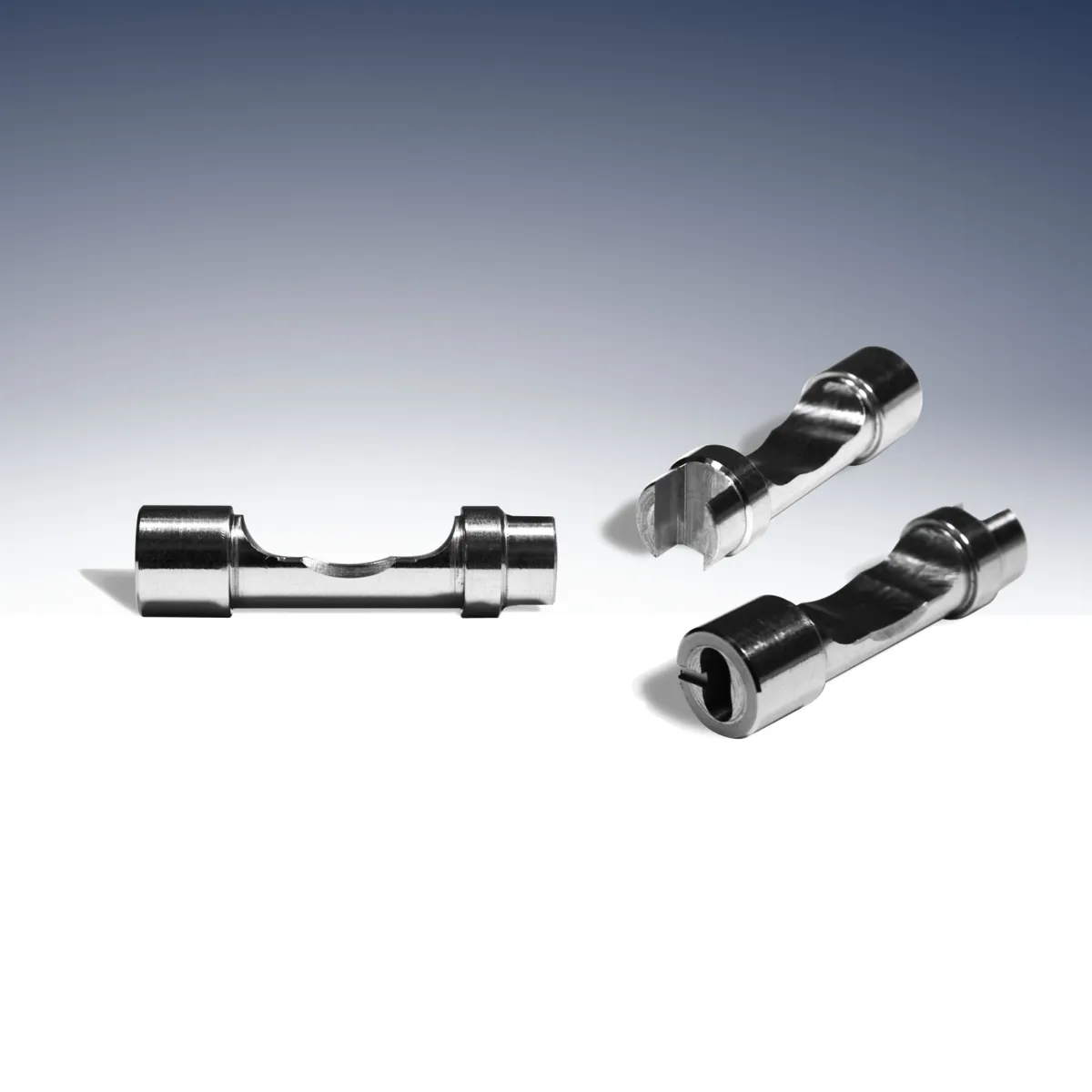

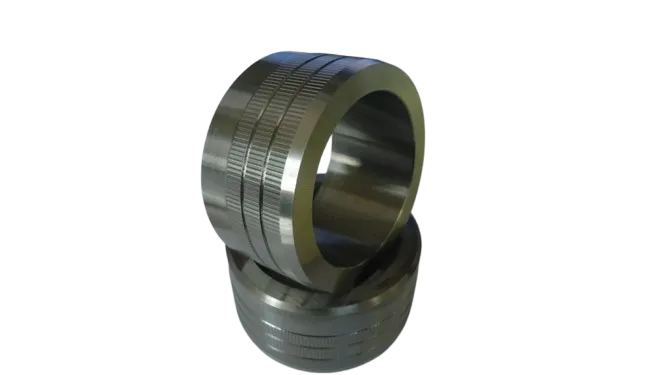

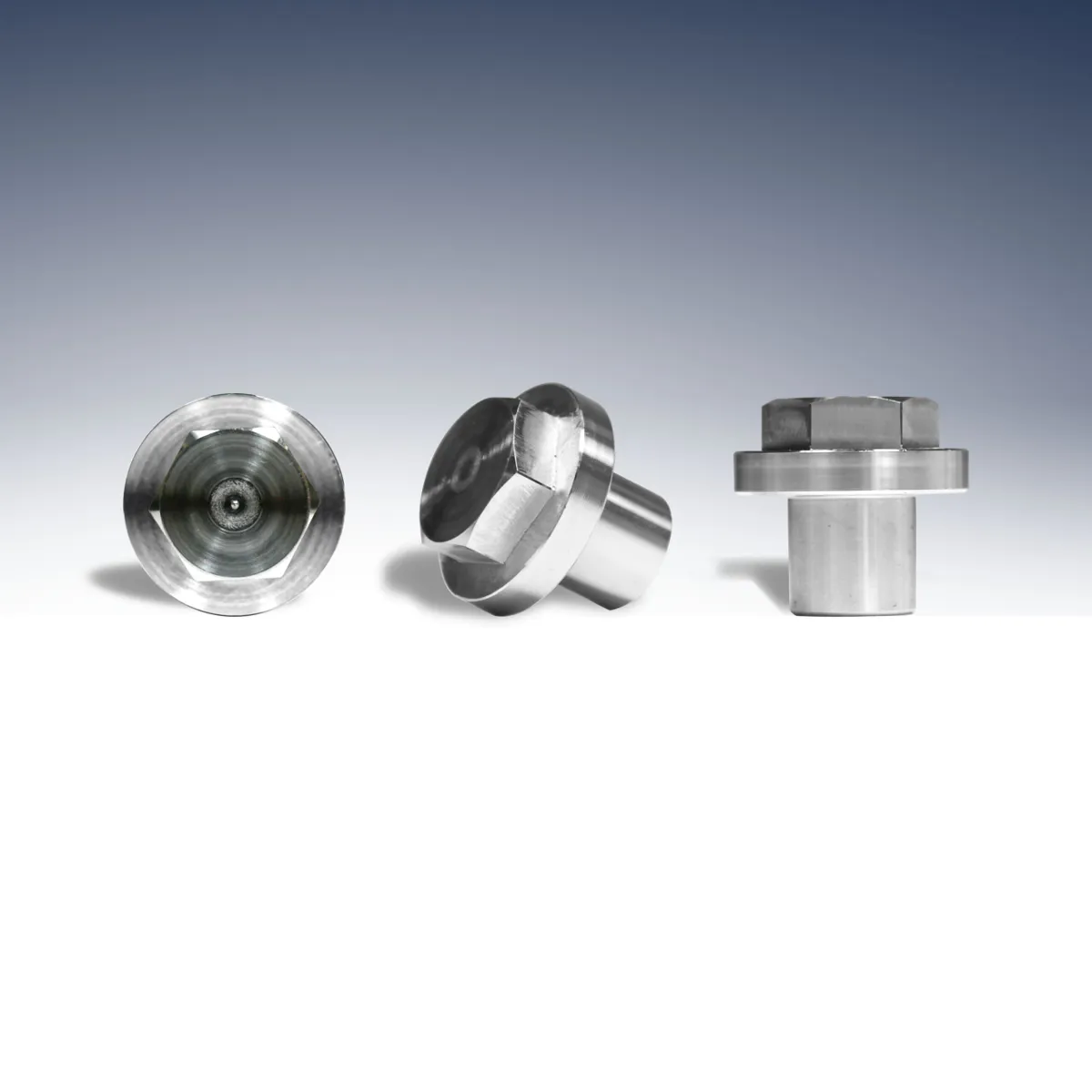

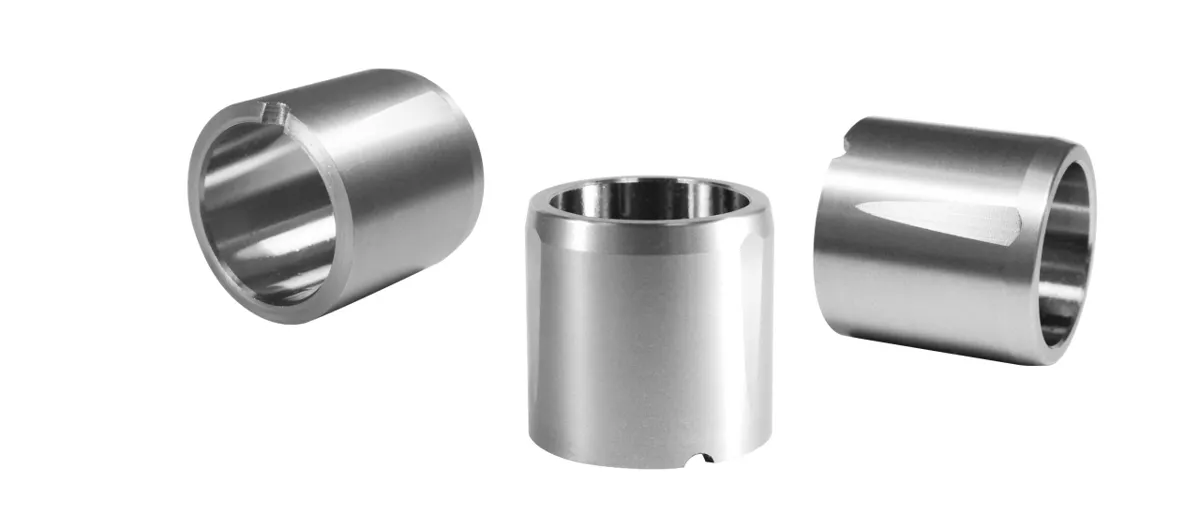

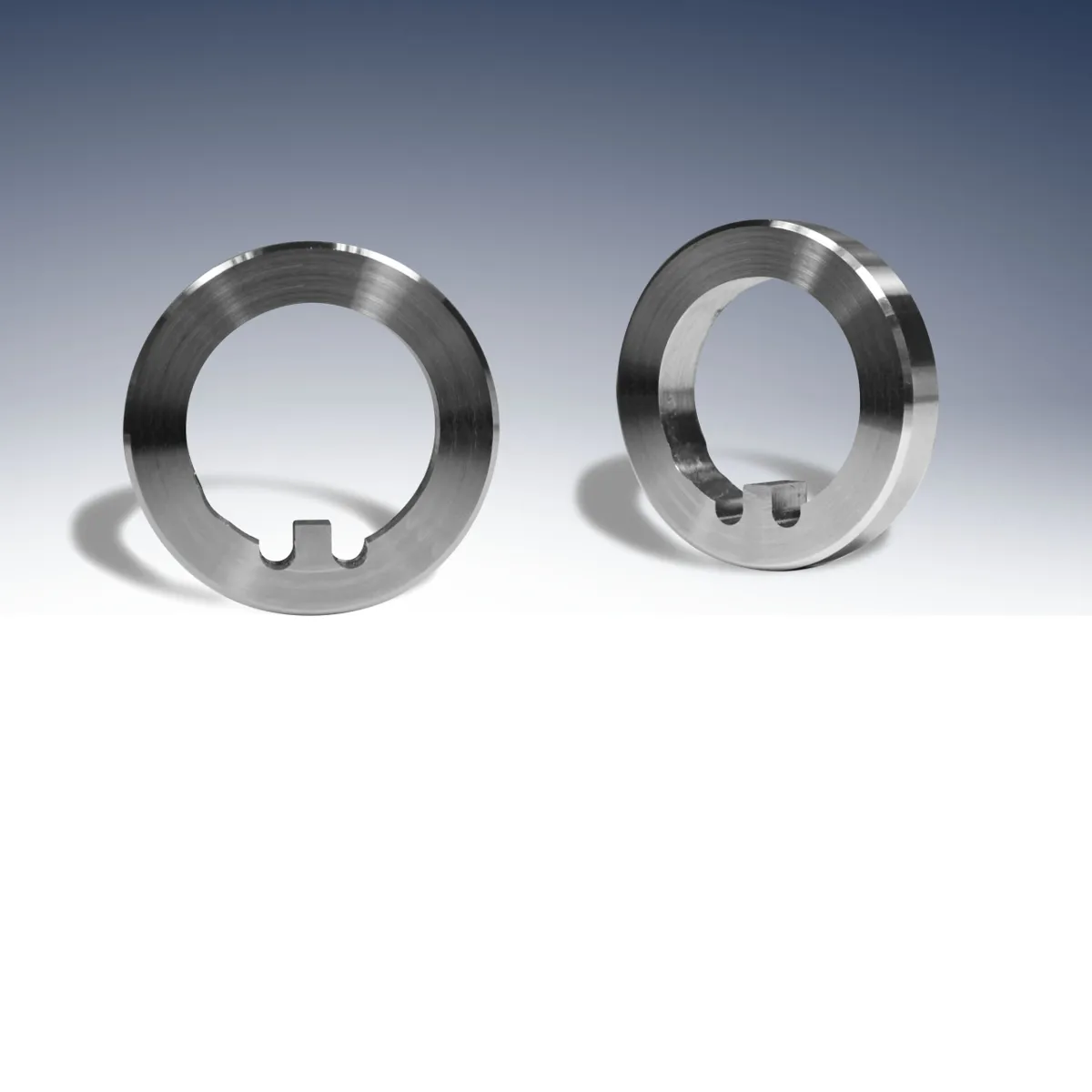

Os dois spindles cortam dos dois lados ao mesmo tempo, com funções de fresamento. A sincronização entre o spindle principal e o traseiro permite acabar a peça nas duas pontas, sem dispositivo de fixação.
A tabela é a ficha publicada pela ARIX para este modelo.
| Diâmetro máximo de torneamento | 130 mm |
|---|---|
| Comprimento máximo de torneamento | 160 mm |
| Curso X | 200 mm |
| Curso Z | 235 mm |
| Curso Y | 200 mm |
| Curso Z1 | 350 mm |
| Furo do spindle | 56 mm |
| Capacidade de barra | 42 mm |
| Nariz do spindle | A2-5 |
| Rotação do spindle | 40–4.000 rpm |
| Potência do spindle | 7,5 kW |
| Furo do sub-spindle | 39 mm |
| Capacidade de barra do sub-spindle | 30 mm |
| Nariz do sub-spindle | A2-4 |
| Rotação do sub-spindle | 40–3.000 rpm |
| Potência do sub-spindle | 3 kW |
| Ferramentas fixas | 8 de torneamento + 7 internas |
| Diâmetro da ferramenta de torneamento | 20 mm |
| Diâmetro da ferramenta de mandrilar | 25 mm |
| Ferramentas motorizadas | 10 (ER20) |
| Potência das ferramentas motorizadas | 1,5 / 2 kW |
| Servomotor X | 1 / 2 kW |
| Servomotor Y | 1 / 2 kW |
| Servomotor Z | 1 / 2 kW |
| Servomotor Z1 | 1 / 2 kW |
| Avanço rápido | 15 / 24 m/min |
| Tanque de refrigerante | 150 L |
| Bomba de refrigeração | 1/2 HP |
| Bomba hidráulica | 2 HP |

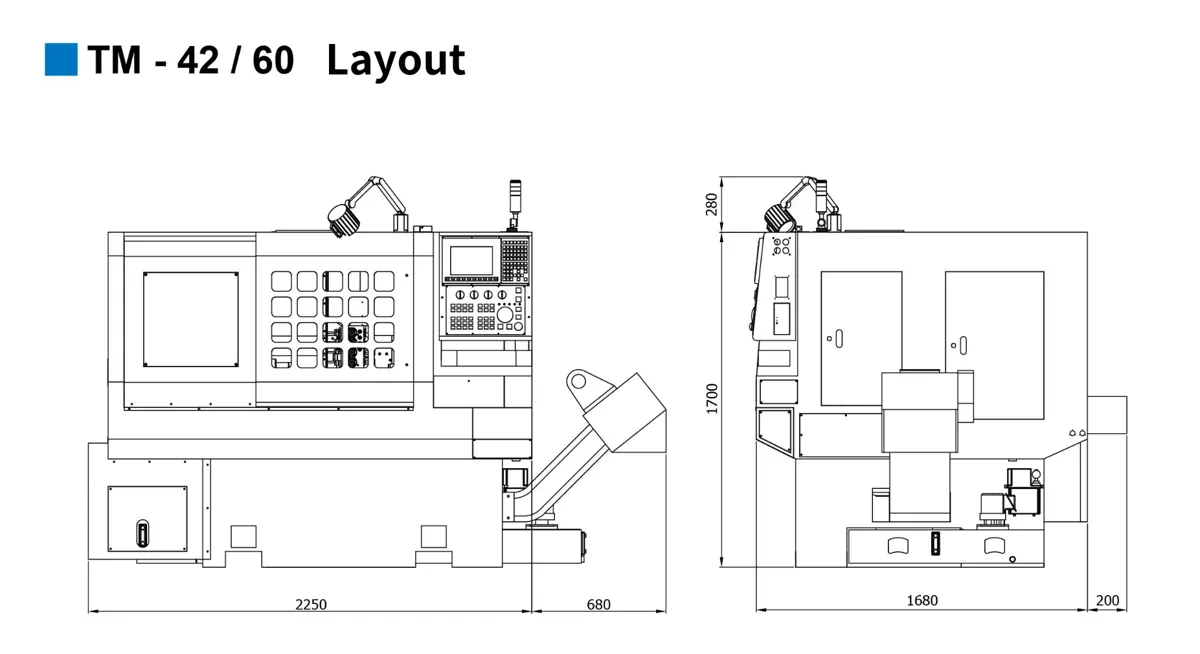

| Dimensões | 3 × 2,1 × 1,8 m |
| Peso | 4.000 kg |
Especificações informadas pelo fabricante. A configuração exata é confirmada na proposta.
