Comando FANUCouMitsubishi
Torneia e fresa na mesma máquina. Barra de até 60 mm e spindle de 11 kW.
Centro de torneamento e fresamento da série TMA, da ARIX CNC (Taiwan).

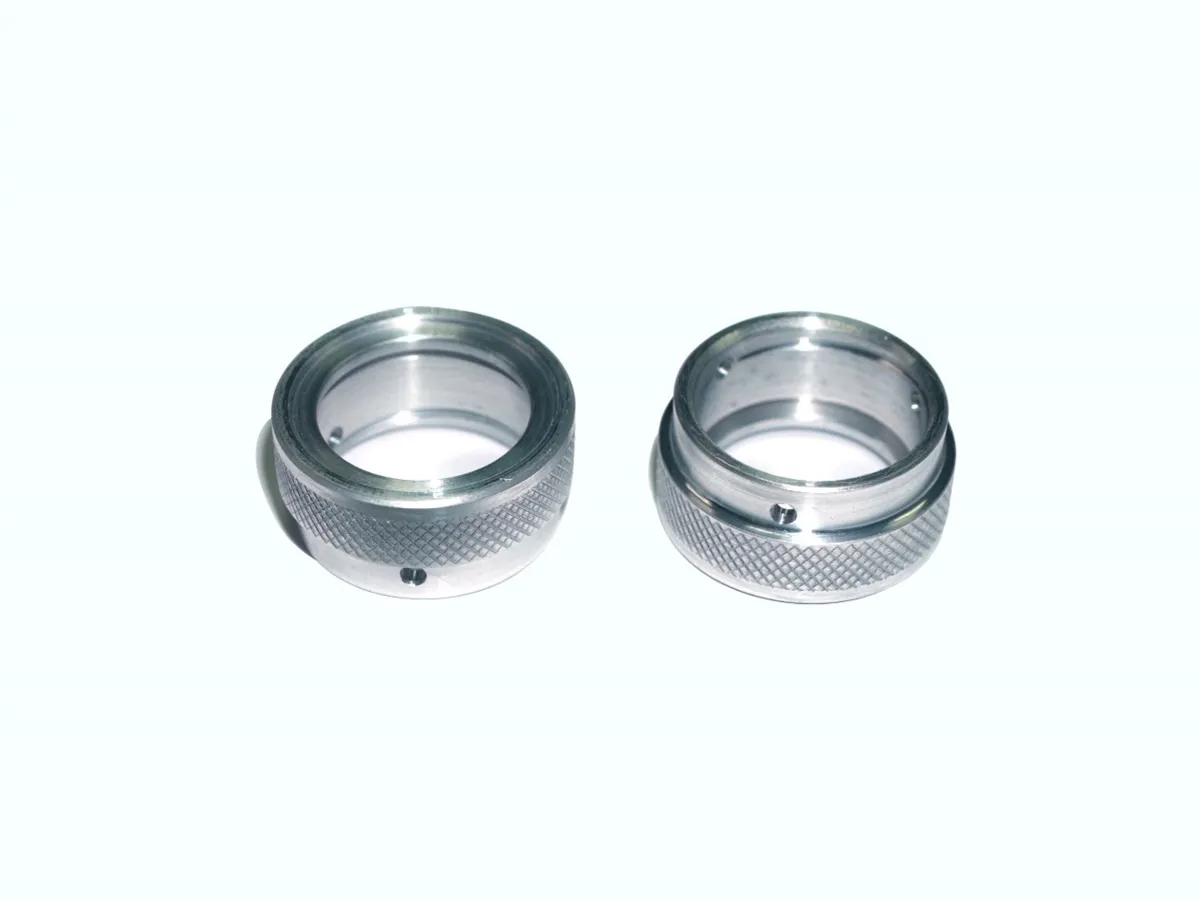

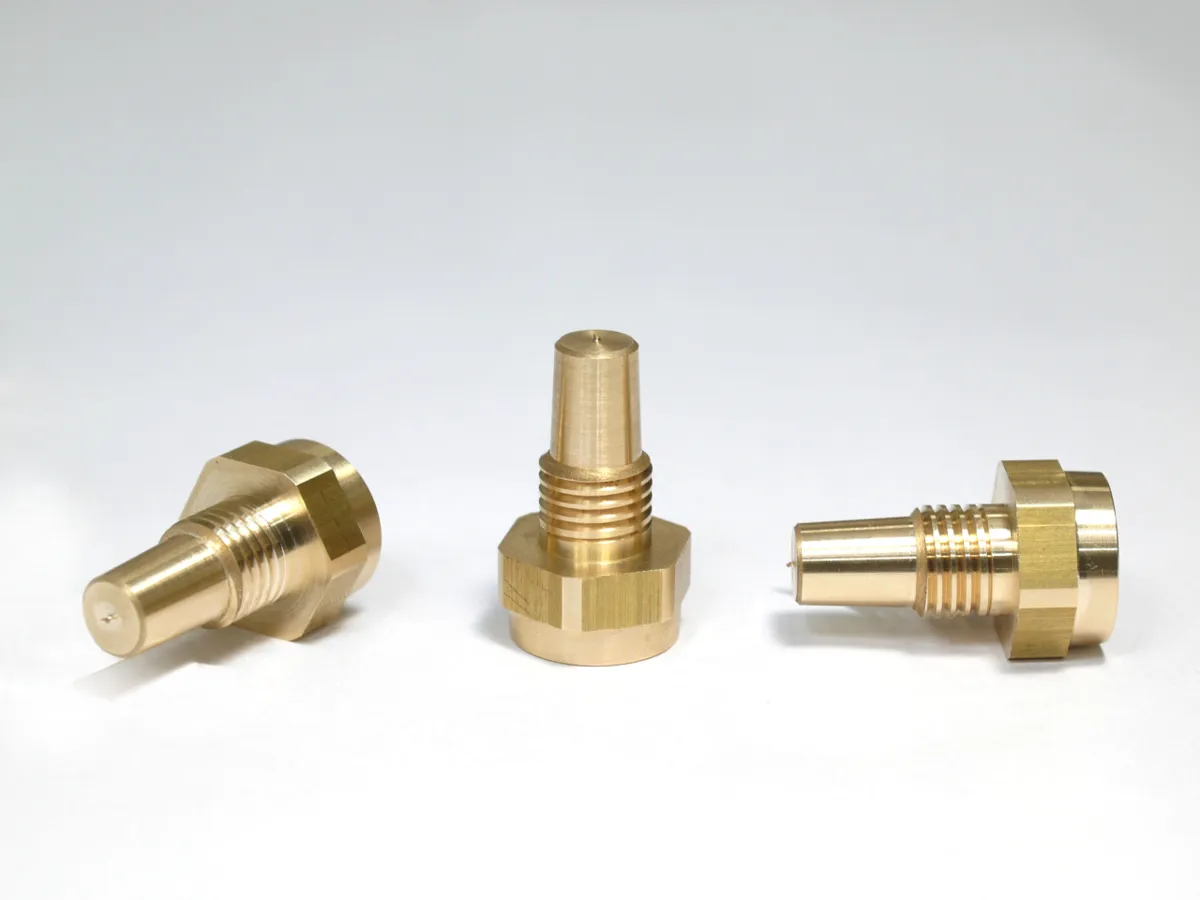

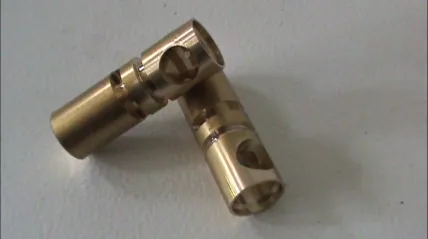

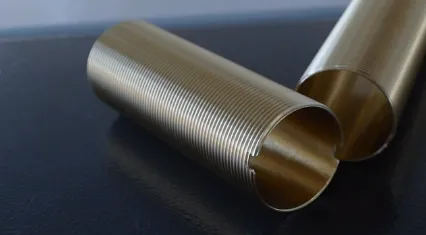

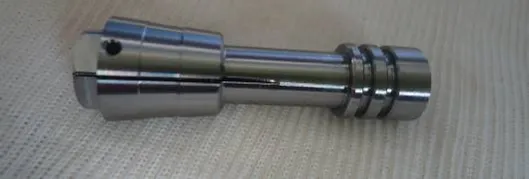

O fabricante apresenta a série para peça única ou lote pequeno e diversificado. Torneamento, rosca, furação, rosqueamento com macho e fresamento saem na mesma máquina, sem nova preparação e sem dispositivo de fixação.
No TMA 42, a página do fabricante cita corte de barras de cobre, aço e aço inox até 42 mm. A capacidade de barra de cada modelo está na ficha.
A tabela é a ficha publicada pela ARIX para este modelo.
| Diâmetro máximo de torneamento | 100 mm |
|---|---|
| Comprimento máximo de torneamento | 160 mm |
| Curso X | 200 mm |
| Curso Z | 215 mm |
| Curso Y | 200 mm |
| Furo do spindle | 76 mm |
| Capacidade de barra | 60 mm |
| Nariz do spindle | A2-6 |
| Rotação do spindle | 40–3.000 rpm |
| Potência do spindle | 11 kW |
| Ferramentas fixas | 5 de torneamento + 4 internas |
| Diâmetro da ferramenta de torneamento | 20 mm |
| Diâmetro da ferramenta de mandrilar | 25 mm |
| Ferramentas motorizadas | 8 (ER20) |
| Potência das ferramentas motorizadas | 1,5 / 2 kW |
| Servomotor X | 1 / 2 kW |
| Servomotor Y | 1 / 2 kW |
| Servomotor Z | 1 / 2 kW |
| Avanço rápido | 15 / 24 m/min |
| Tanque de refrigerante | 140 L |
| Bomba de refrigeração | 1/2 HP |
| Bomba hidráulica | 1 HP |

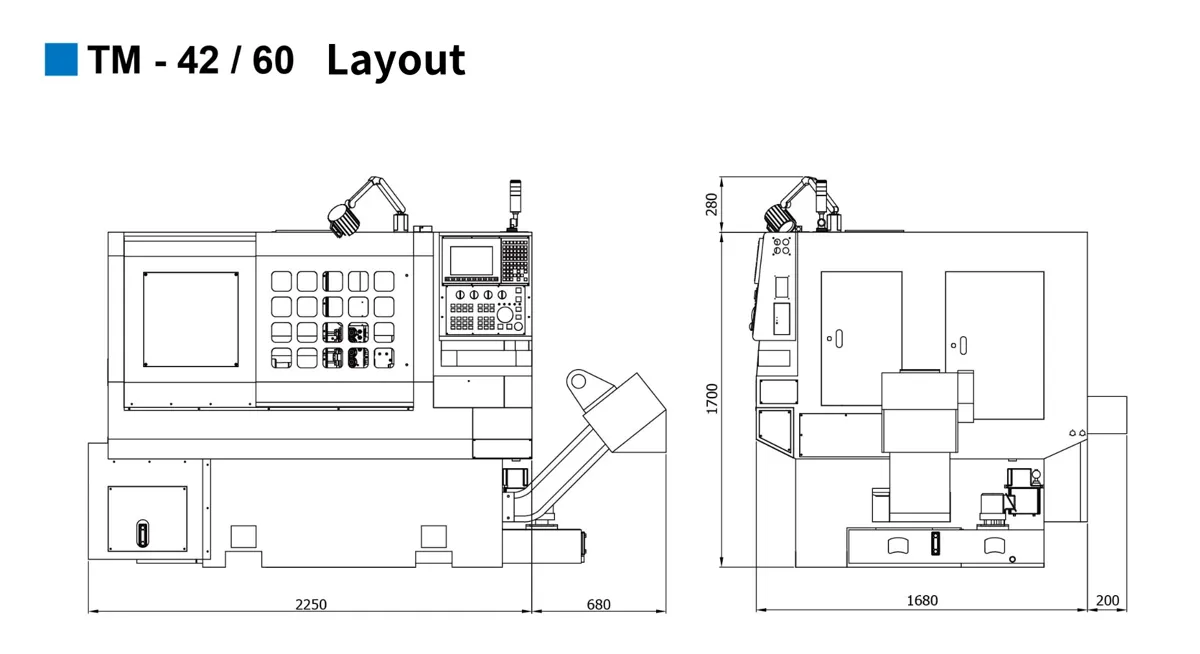

| Dimensões | 2,5 × 1,9 × 1,8 m |
| Peso | 3.100 kg |
Especificações informadas pelo fabricante. A configuração exata é confirmada na proposta.
