Comando FANUCouMitsubishi
Torno CNC para barra de até Ø42 mm, com torre de 8 estações e cabeçote móvel.
Centro de torneamento da série GTL, da ARIX CNC (Taiwan).
O fabricante descreve base preenchida com pedra mineral para amortecer vibração, nervuras simétricas para estabilidade e cabeçote em duas peças para facilitar o alinhamento. O transportador de cavacos embutido é opcional. Rolamentos tipo NN sustentam o torneamento.
A tabela é a ficha publicada pela ARIX para este modelo. Onde a ficha traz duas potências, são as opções publicadas pelo fabricante.
| Diâmetro máximo de torneamento | Ø130 mm |
|---|---|
| Comprimento máximo de torneamento | 200 mm |
| Capacidade de barra | Ø42 mm |
| Placa | 6 pol. |
| Nariz do spindle | A2-5 |
| Rotação do spindle (pinça) | 40–6.000 rpm |
| Furo do spindle | Ø56 mm |
| Potência do motor do spindle | 7,5 kW |
| Curso X | 120 mm |
| Curso Z | 235 mm |
| Avanço rápido X | 15 m/min |
| Avanço rápido Y | 15 m/min |
| Fuso de esferas X (diâmetro × passo) | Ø25 × 5 |
| Fuso de esferas Z (diâmetro × passo) | Ø25 × 5 |
| Guia linear X | 30 mm |
| Guia linear Z | 30 mm |
| Servomotor do eixo X | 1 kW |
| Servomotor do eixo Z | 1 kW |
| Torre | Servo / hidráulica |
| Estações da torre | 8 |
| Haste de ferramenta externa | 20 × 20 mm |
| Haste de ferramenta interna | Ø25 mm |
| Tempo de indexação (1 estação) | 2 s |
| Diâmetro do canhão do cabeçote móvel | 55 mm |
| Cone interno do cabeçote móvel | MT4 |
| Curso do cabeçote móvel | 80 mm |
| Bomba hidráulica | 1 HP |
| Bomba de refrigeração | 1/4 HP |
| Tanque de refrigerante | 170 L |
| Excentricidade do spindle | 0,005 mm |
| Precisão de posicionamento | 0,005 mm |
| Repetibilidade | 0,003 mm |

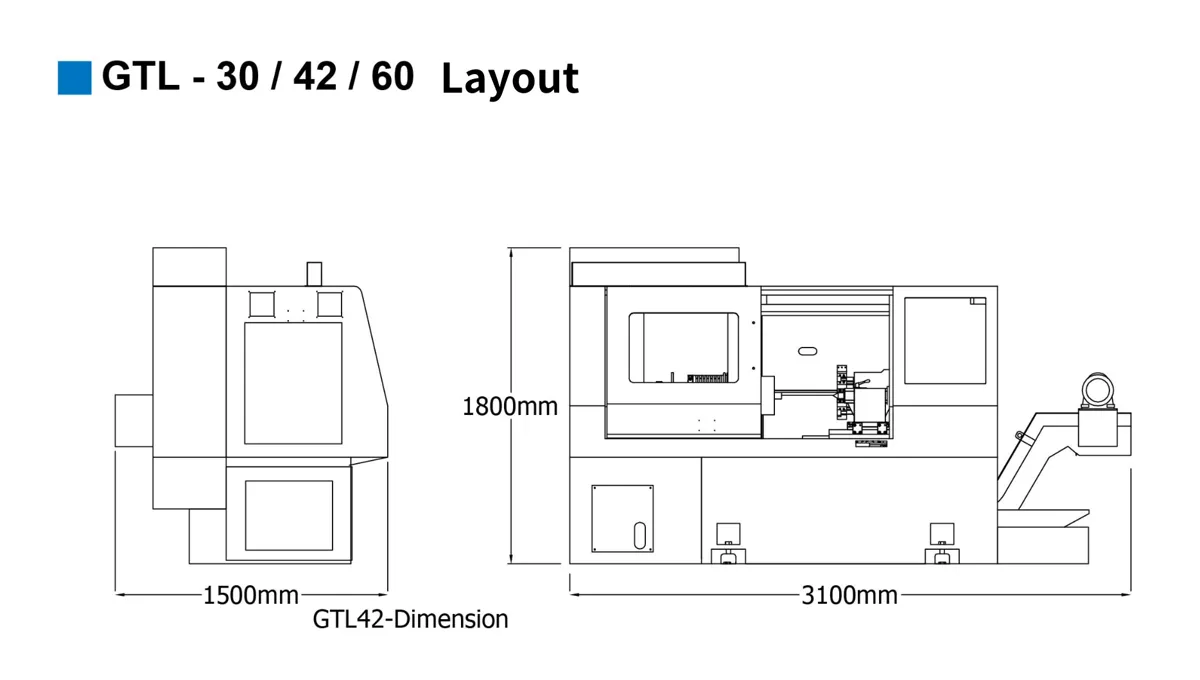

| Dimensões | 3 × 1,3 × 1,8 m |
| Peso | 3.700 kg |
Especificações informadas pelo fabricante. A configuração exata é confirmada na proposta.
