Centro vertical V1000, mesa de 1.100 × 580 mm e cursos de 1.000 × 580 × 680 mm.

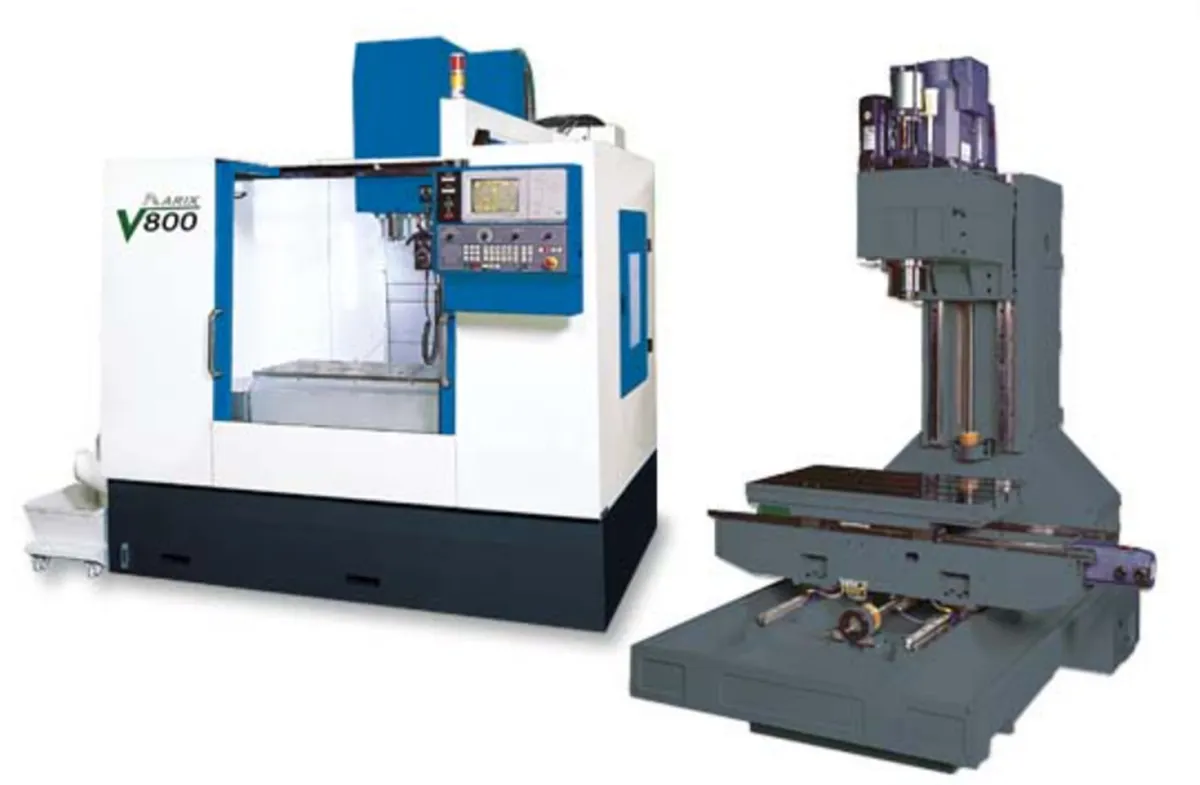

Centro de usinagem vertical da série V, da ARIX CNC (Taiwan).
O fabricante descreve a série como centro compacto de alta velocidade para perfis 3D e usinagem em cinco eixos. O spindle é de alta rigidez e o trocador de ferramentas é rápido, tipo braço. O 4º e o 5º eixo são opcionais, para a peça complexa numa única fixação. A máquina pode receber braço robótico para carga e descarga.
A tabela é a ficha publicada pela ARIX para este modelo.
| Curso X / Y / Z | 1.000 / 580 / 680 mm |
|---|---|
| Distância da frente da coluna ao centro do spindle | 610 mm |
| Distância do nariz do spindle à mesa | 110–790 mm |
| Mesa (dimensões) | 1.100 × 580 mm |
| Rasgos em T (largura × quantidade × passo) | 18 × 5 × 100 mm |
| Carga máxima da mesa | 800 kg |
| Altura da superfície de trabalho | 880 mm |
| Rotação máxima do spindle | 10.000 / 12.000 rpm |
| Cone do spindle | BT40 / Ø150 |
| Potência do spindle | 7,5 / 11 kW |
| Transmissão do spindle | Acoplamento direto |
| Fuso de esferas X | Ø40 × P10 |
| Fuso de esferas Y | Ø40 × P10 |
| Fuso de esferas Z | Ø40 × P10 |
| Guia linear X / Y / Z | 45 mm |
| Avanço rápido X / Y / Z | 30 / 30 / 30 m/min |
| Servomotores recomendados X / Y / Z | 2,0 / 2,0 / 3,0 kW |
| Dimensões da caixa (C × L × A) | 2,8 × 2,15 × 2,3 m |
| Peso líquido | 5.400 kg |
| Precisão de posicionamento (VDI 3441) | ±0,003 mm |
| Repetibilidade (VDI 3441) | ±0,002 mm |
Especificações informadas pelo fabricante. A configuração exata é confirmada na proposta.
